聚烯烃

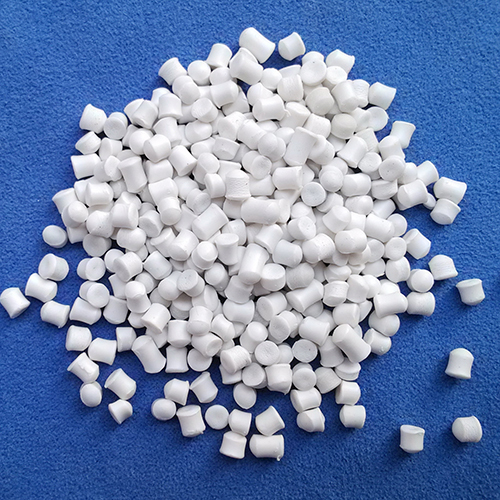

填充母料加工工艺及相关设备随着载体树脂的不断变更也随之发生变化。
di一代聚烯烃填充母料（APP母料）所采用的载体树脂是国产无规聚丙烯（实际是生产聚丙烯副产品）加工工艺为：混炼——开炼拉片——水冷切粒，为间歇性生产，使用设备有密炼机、开炼机和平板切粒机。
第二代聚烯烃填充母料是以LDPE（1F7B）为载体树脂，生产出的母料称为PEP母料，该工艺过程必须采用具有大长径比、高混炼性能的特殊设计制作的单螺杆挤出机，才能获得较好的效果。
以聚丙烯粉料为载体的填充母料，即PPM母料称为我国第三代填充母料。一般采用聚丙烯与聚乙烯共混物作载体树脂的办法，效果才会很好。
产品既保持了PPM母料的特色和使用范围，又可采用模面热切风冷工艺，提高了生产效率，降低了原材料成本。
制作填充母料最好加工设备是同向旋转双螺杆挤出机，该机的优点是可连续生产、质量稳定、生产效率高、能耗低、工人劳动强度低、操作环境好。
填充母料中含填料和助剂的浓度大，使用时必须加入一定量的基体树脂经混炼后再加工成型，填料主要起填充作用。
填料和助剂能赋予塑料制品特殊功能，如：光、电、阻燃、降解等，称为功能性填充母料，功能性母料通常包括色母料、光转化母料、高效保温膜母料、防雾滴母料和降解母料等。
色母料是使塑料制品着色的一种专用粒料。其根据着色的塑料品种可分为聚烯烃类、ABS类、PS类和AS类等。色母料的生产工艺通常分为两步：di一步是制取颜料预分散体，即用分散剂或其它助剂对颜料进行表面处理；第二步是将颜料预分散体与载体树脂混熔造粒后制得色母料。
色母料是由颜料、分散剂、载体树脂和适量助剂构成，分散剂的主要作用是使颜料充分分散，均匀地分散在载体树脂和基体树脂中，最终获得色泽均匀的塑料制品。
用于色母料的载体树脂首先应与被着色树脂具有良好的相容性，其次载体树脂的流动性应大于被着色树脂，以便颜料更好地分散。
色母料的组成、颜料的选择和用量取决于被着色塑料的性质，通常用于聚烯烃塑料着色的色母料中颜料的含量为20%~40%（质量分数）。
